8 eng mashhur quyosh PV tizimi va simulyatsiya dasturi -

Quyosh avlodini ishlab chiqarish va saqlash uchun - - - {- tizimi (Bos) tizimi (Bos) tizimi (Bos) tizimi (Bos) dan iborat bo'lgan ulangan komponentlar to'plamidir. PV tizimida optimal samaradorlikka erishish ko'plab omillarni optimallashtirishni va komponentlarning funktsional imkoniyatlarini va konfiguratsiyasini tushunishni talab qiladi. Bundan tashqari, monitoring usullari va ishonchli muhandislik usullarini moliyalashtirish PV tizimining uzoq umrini ta'minlash uchun juda muhimdir. Bu erda quyosh fotoelektr tizimlarini loyihalash uchun 8 xil dastur.

1 Gomer Pro - Gomer Energy, AQSh

2 pV f - CHART - F - Chart dasturi, AQSh

3 PVPlanner - Solargis, Slovakiya

4 Pvss - Pvsyst SA, Shveytsariya

5 Eshli ekran - Tabiiy resurslar Kanada, Kanada

6 Tizim maslahatchisi modeli (SAM) - Milliy qayta tiklanadigan energiya laboratoriyasi (NREL), AQSh

7 Quyosh Pro - Laphaace tizimlari, Yaponiya

8 Helioscop - Aurora Quyosh, AQSh

Ushbu dasturlarning taqqoslanishi har biri quyosh PV quvvatli tizimlarini dizayni va simulyatsiya qilish qanchalik yaxshi ekanligini aniqlash uchun amalga oshirildi. Tahlil faqat SPV quvvatiga e'tibor qaratildi, shuning uchun qayta tiklanadigan energiyaning boshqa manbalarini shamol, biomas va boshqalar kabi simulyatsiya qilib qo'yadigan dasturlar, albatta, afzalroq bo'lmasligi mumkin. Ushbu dasturlardan foydalanishga asoslangan muallifning individual urinishi asosida maqola oxirida bo'lib o'tadigan loyiha parametrlari bo'yicha reytinglar taqdim etildi. Quyidagi mezonlar ko'rib chiqildi:

Funktsiyalar va USP
Foydalanuvchi interfeysi
Tarixiy ob-havo ma'lumotlari

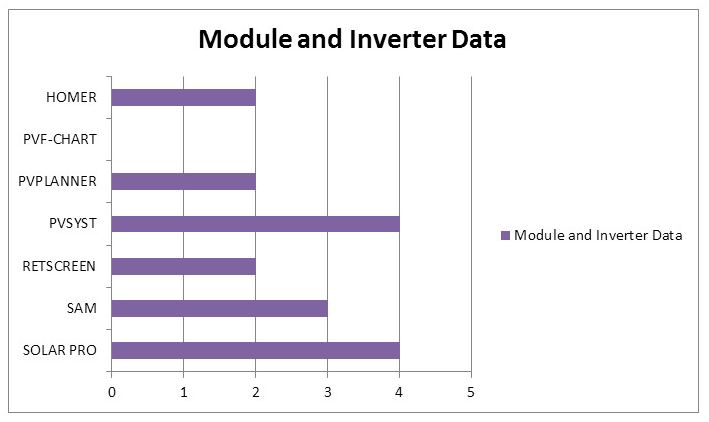

Modul va inverter ma'lumotlari
Narx
Tarkibi

NREL (Milliy qayta tiklanadigan energiya laboratoriyasi) AQShning rivojlangan va keyinchalik germer Energiya bilan taqqoslangan va tarqatilgan mikro - diplom optimallashtirish dasturiy ta'minotidir. Gomer bir nechta energiya manbalari uchun gibrid optimallashtirish modelini qo'llab-quvvatlaydi va simulyatsiya, optimallashtirish va sezgirlik tahlil vositalarida keladi.

Loyiha ustasi yordamida Capex va opex-ni hisoblash mumkin. Bir nechta energiya manbalarini taqlid qiling. Bir nechta yuk qo'shing. Hisoblashda shamol tezligi, yoqilg'i narxi va chiqindilari jarimalar kiritilishi mumkin. Manzilni qidirish mumkin. Quyosh PV uchun maxsus mo'ljallangan emas. IV live ma'lumotlarini yaratmaydi yoki soya tahlilini amalga oshiradi. Shuningdek, elektr energiyasini ishlab chiqarish to'g'risidagi hisobotda 1-Ob-havo ma'lumotlari va modul ma'lumotlari bo'yicha cheklangan ma'lumotlarning keng qamrovli va batafsil batafsil kengroq va batafsil ma'lumot berilgan. PV elektr energiyasini ishlab chiqarishda ko'plab zarar omillari hisoblash uchun qo'shilmaydi.

Sxematik ko'rinishi foydali. Grafik menyusi ortiqcha. Intuitiv va juda ko'p parametrlar qo'lda qo'shilishi kerak.

NREL veb-saytidan TMY2 / TMY3 ma'lumotlarini import qilish mumkin. Shuningdek, NASA va Solargis ma'lumotlari veb-saytlaridan keltirilishi mumkin. Bepul ob-havo ma'lumotlari bilan o'ralgan emas.

Modul ma'lumotlarini import qilish mumkin. Dasturga atigi 8 ta modul (shu jumladan 1 umumiy) va 8 (shu jumladan 1 umumiy) invertorlar kiritilgan.

Bulutni litsenziyalash mavjud. To'liq to'ldirilgan doimiy versiya 4,200 / INR 280,000 Ta'lim, 140,000 AQSh dollariga, 140,000 AQSh dollariga va har yili 23,407 yillarga mo'ljallangan talaba

Bu erda 30 kunlik bepul sinov o'tkazing

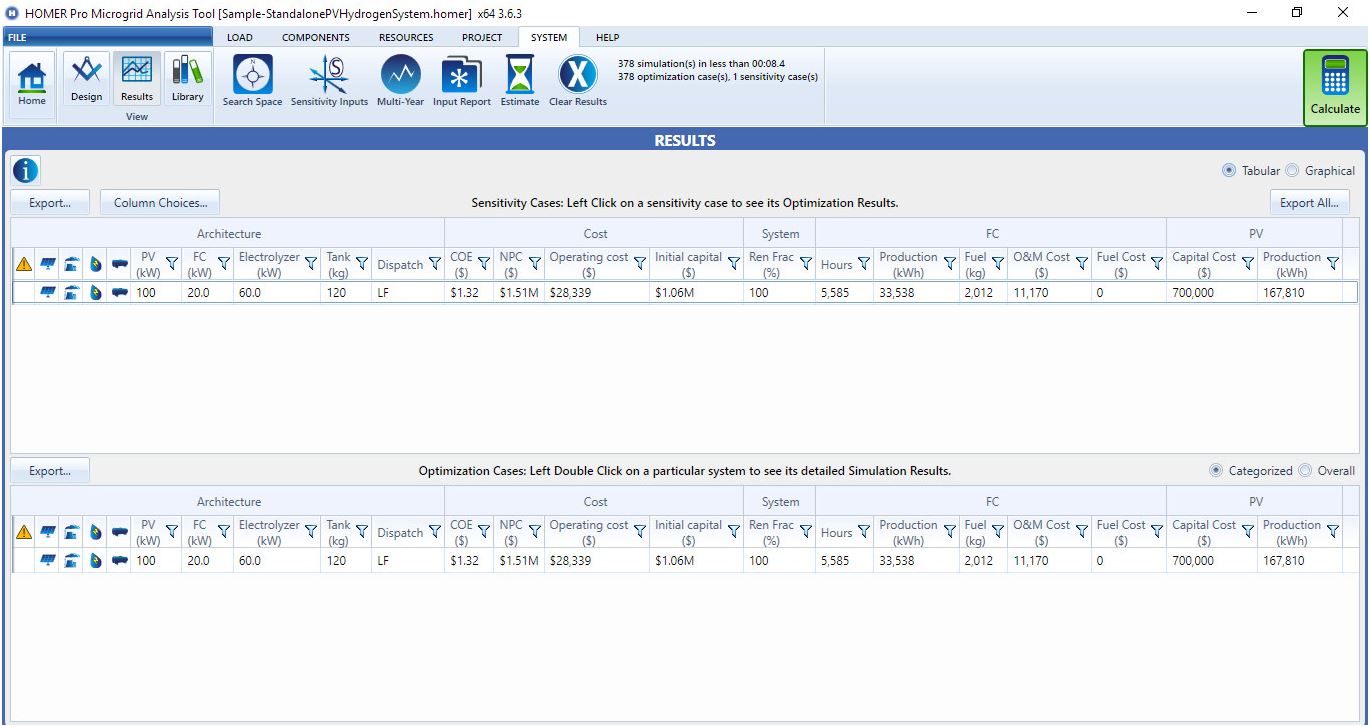

Gomer skrinshotlari x 64 3.6.3

(Franccccececcece) dizayn interfeysi sxematik ko'rinishi bilan interfeys

(USB-rasm) simulyatsiya to'g'risidagi hisobot

Viskonsin universiteti fakultetlari tomonidan ishlab chiqilgan PV F - CHART PV-tizimni tahlil qilish dasturini PV-modullar, invertorlar va boshqa o'zgaruvchilar hisobga olinmagan PV tizimini tahlil qilish dasturi. Ushbu dastur akademik maqsadlarga qaratilgan.

Umumiy modul va inverter asosida PV energiya ishlab chiqarilishini hisoblaydigan oddiy dastur. Barcha ma'lumotlar qo'lda qo'shilishi kerak va shuning uchun u modul ma'lumotlarini, sayt salohiyati yoki joylashuvini almashtirish orqali avlod ma'lumotlarni tezda taqqoslash qiyin. Soya tahlili yo'q. Haqiqiy dunyo sharoitida PV quvvatini hisoblash uchun mos emas. Oddiy grafik yoki Iblyali ma'lumotlar yaratilishi mumkin, ammo eksport qilinmaydi.

Har bir parametr uchun ma'lumotlar qo'lda kiritilganda hisoblash uchun juda asosiy va qulay. Bu makro yoqilgan to'plamlar to'plamidir. Juda cheklangan avtomatlashtirish va sehrgarlar mavjud emas.

300 ta joy dasturiy ta'minot bilan o'ralgan. TMY3 kabi umumiy manbalardan ob-havo ma'lumotlarini import qilish imkoniyati yo'q. Ma'lumot faqat qo'lda qo'shilishi mumkin.

Hisoblash uchun modul yoki inverter ma'lumotlari qo'shilishi mumkin emas.

Talaba 400 / INR 26,750 akademik USD, 600 / INR 40 000 AQSh dollariga teng

Demo versiyasini bu erda yuklab oling

PV F - CHART versiyasi 3,55w-ning skrinshotlari

(2-rasm) Dizayn interfeysi Qo'lda ma'lumotni kiritish ekrani

(2-rasm) Oylik avlod, iqtisodiy hisob-kitoblar va samaradorlik to'g'risidagi hisobot

Ushbu dastur Solar Resurs ma'lumotlar bazasi provayderidan Solargis keladi. Bu platformada ishlaydigan bulutli dasturiy ta'minotdir va ularning ma'lumotlari juda aniq va ma'lumotlarni ishonchli tarzda tekshirishning ma'lumotlarning ishonchliligini kuchaytiradi.

Sun'iy yo'ldosh ma'lumotlari foydalanuvchiga quyosh nurlanishini va PV-ni manzilning quvvat imkoniyatlarini baholash va 14 tilda hisobotni yaratish imkonini beradi. U avtomatik ravishda erni soyani hisoblaydi, ammo atrofdagi inshootlarni o'rnatish yoki soyali tahlil qilishning variantlari yo'q. Bu faqat onlayn versiya sifatida mavjud, shuning uchun Internetga ulanish majburiydir. Sanoat kompaniyalariga API-dan foydalanish va 3-chi partiya ilovalari orqali kirish huquqini beradi.

Simulyatsiya qilish uch bosqichda oson sozlash. Interfaol yuqori aniqlikdagi quyosh resurs xaritasi (taqlidlar) foydalanuvchilarga sayt joylashgan joyni aniq belgilashga imkon beradi. Interfeys toza va intuitiv, ammo interfeysning ishlashi Internetga ulanish tezligi, Internetga ulanish tezligi.

Uzoq muddatli yillik va oylik o'rtacha ma'lumotlar asosiy paketga kiritilgan. NASA, Metodorm, SAM yoki foydalanuvchi qayd etilgan ma'lumotlarga o'xshash boshqa ma'lumotlar turlarini import qilish imkoniyati mavjud emas.

Turli xil foydalanish uchun o'rtacha 18 ta umumiy foydalanish modullariga asoslangan umumiy modullardan foydalanadi va foydalanuvchilar CSI, CDE va MDH modullarini tanlashadi. Inverter, shuningdek, foydalanuvchi samaradorlikni aniqlashi mumkin bo'lgan umumiydir. Ular ko'pgina modullarning o'zgarishini 1,22% dan oshmaydi, bu quyosh nurlanishidagi o'zgarishlardan kamroq, shuning uchun modul va inverter ma'lumotlar bazasiga ega bo'lish kerak.

Bir joylashuv va xarita funktsiyasi - yiliga 560 / INRning 37,500 AQSh dollari. Bir nechta joylashuv va xarita funktsiyasi - yiliga 1700 / INR 115000 AQSh dollari. Bir nechta joylashuv + xarita funksiyasi + to'g'ridan-to'g'ri radiatsiya ma'lumotlari (DNI) - yiliga 3,600 / INR 241.500 AQSh dollari.

30 - Bir necha kunlik bepul sinov

PVPlanner 2.0 versiyalari

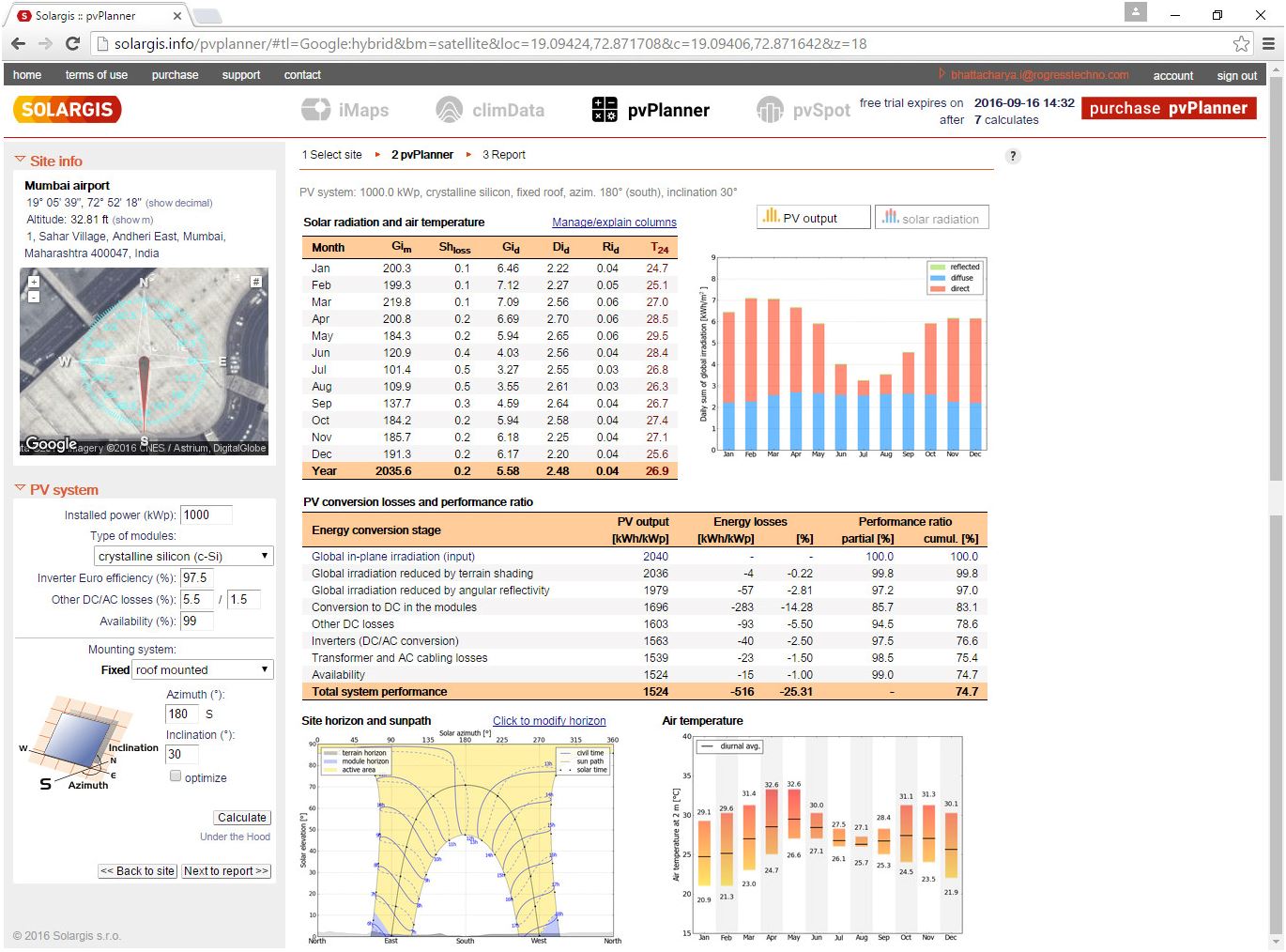

(3-rasm) Foydalanuvchiga manzilni PetPoint-ga imkon beradigan interfaol iPAP funktsiyasi

(3b)) Tanlangan joyning PV chiqish ma'lumotlari

(3-rasm) Tanlangan joyning quyosh nurlanish ma'lumotlari

(3-rasm) PDF / Excel / CSV formatida va 14 tilda mavjud bo'lgan yuklab olinadigan hisobot

Shveytsariya fizikasi va elektrotexnika muhandisi Mishel Virozater tomonidan ishlab chiqilgan ushbu dastur PV tizim dizayni va dunyo bo'ylab simulyatsiya qilish uchun standart hisoblanadi. Ishlab chiquvchilar ushbu dasturiy ta'minot me'morlar, muhandislar, tadqiqotchilar va talabalar tomonidan foydalaniladi.

Loyihani rejalashtirish bosqichida ishlab chiqarishni tezkor baholash, batafsil, o'lchov, soatlik sitikatsiya va hisobotni avlod uning asosiy xususiyatlari hisoblanadi. PV tizimi dizayni va baholash uchun qulay vosita vositalari. PV Tizim dizaynerlari tomonidan talab qilinadigan ko'p parametrlarni taqlid qiladi va simulyatsiyaning to'liq hisobotini yaratishga yordam beradi.

Turli omillarni yuqori darajada boshqarish imkonini beradi. Ushbu dastur soya tahlil qilish qobiliyati bo'lgan joyda. Bu istiqbolli foydalanish vositasi takroriylardan foydalanishda qulab tushadi va soyalash soyasini beqaror ravishda barqarorlashtiradi va har qanday soyaning mazmunini ta'minlamaydi. Dastur ekranini maksimal darajada oshirib bo'lmaydi, shuning uchun kichik monitor yordamida barcha parametrlarni ko'rish uchun zerikarli bo'lishi mumkin.

To'plamlar Meteonormning so'nggi ma'lumotlar fayli. Dunyo bo'ylab ko'p hududlarni qamrab oladigan 15 ta turli xil ma'lumotlar manbalari ham bo'lishi mumkin. Shuningdek, foydalanuvchi aniqlangan ma'lumotlarni import qilishlari mumkin.

Minglab modullar va inverter modellari ro'yxati bo'lgan foton nashrining ma'lumotlar bazasi. Shuningdek, aniqlangan ma'lumotlarni kiritishi mumkin.

Cheklangan versiyada 30 funt / INR 70,000 AQSh dollari uchun 30 kVt quvvatga ega va kemalar etkazib berish imkoniyati mavjud. Cheksiz versiyada 1,351 / INR 90,685 AQSh dollari uchun

30 kunlik baholash rejimi

Pvssystning skrinshotlari 6.47 versiyasi

(Furc.4a) Loyihani sozlash ekrani

(Cust.4b-rasm) Loyiha simulyatsiyasi parametrlari

(Furb) yo'qotish koeffitsientlarini sozlash

(Furn.4D) Shaxsiy tahlilni istiqbolli vositalardan foydalangan holda tahlil qilish

(Furb.4e) parametr optimallashtirish vositasi

(Furb.4F) Hisobot xulosasi

(Xastiha) Energiya ishlab chiqarish to'g'risidagi hisobot

(Mastc.4h) Turli omillarni ifodalovchi hisobot

Kanada Milliy resurslar tomonidan ishlab chiqilgan - Excel Loyihaviy (0}} Ex Excel Care Project Software dasturi, bu "Qayta tiklanadigan energiya, energiya samaradorligi va CO {{1} {1} {{1} {{1} {1} {{1} {{1} {{1} - {{1} {{1} {{1} {{1} {{1} {{1} -}" avlod loyihalarining texnik va moliyaviy hayotiyligidir.

Quyosh PV-ni, shu jumladan turli xil energiya manbalarini hisoblash uchun barcha formulalar mavjud bo'lgan bepul dastur. Talabalar uchun yaxshi, investitsiyalarga qarashni xohlaydigan va erta bosqichda quyosh PV loyihasini amalga oshiradiganlar uchun qulay vosita. Soya tahlili yoki hisobot funktsiyasi mavjud emas.

Amaldagi foydalanish juda oson, chunki bu eng oddiy elektron jadval, eng ko'p foydalanuvchilar o'rganilgan va makroslarga ega bo'lganlar variantlar bilan ochiladigan ro'yxatlarni tanlash imkoniyatiga ega bo'lgan. Ushbu qiymatlar va foizlarni o'zgartirishning ko'p qismi ham yo'q.

NASA ma'lumotlar bazasidan tarixiy ob-havo ma'lumotlari bilan dunyo bo'ylab barcha yirik shaharlarni qamrab oladi. Boshqa ma'lumotlar manbalari yoki maxsus ma'lumotlarni qo'shish imkoniyati yo'q.

Cheksiz modullar bilan birga keladi, ammo invertorlar emas. Maxsus modul yoki inverter ma'lumotlarini qo'shish uchun imkoniyat yo'q.

Xarajat. Kanada milliy resurslari veb-saytidan yuklab olish mumkin.

Bu erda bepul nusxangizni oling

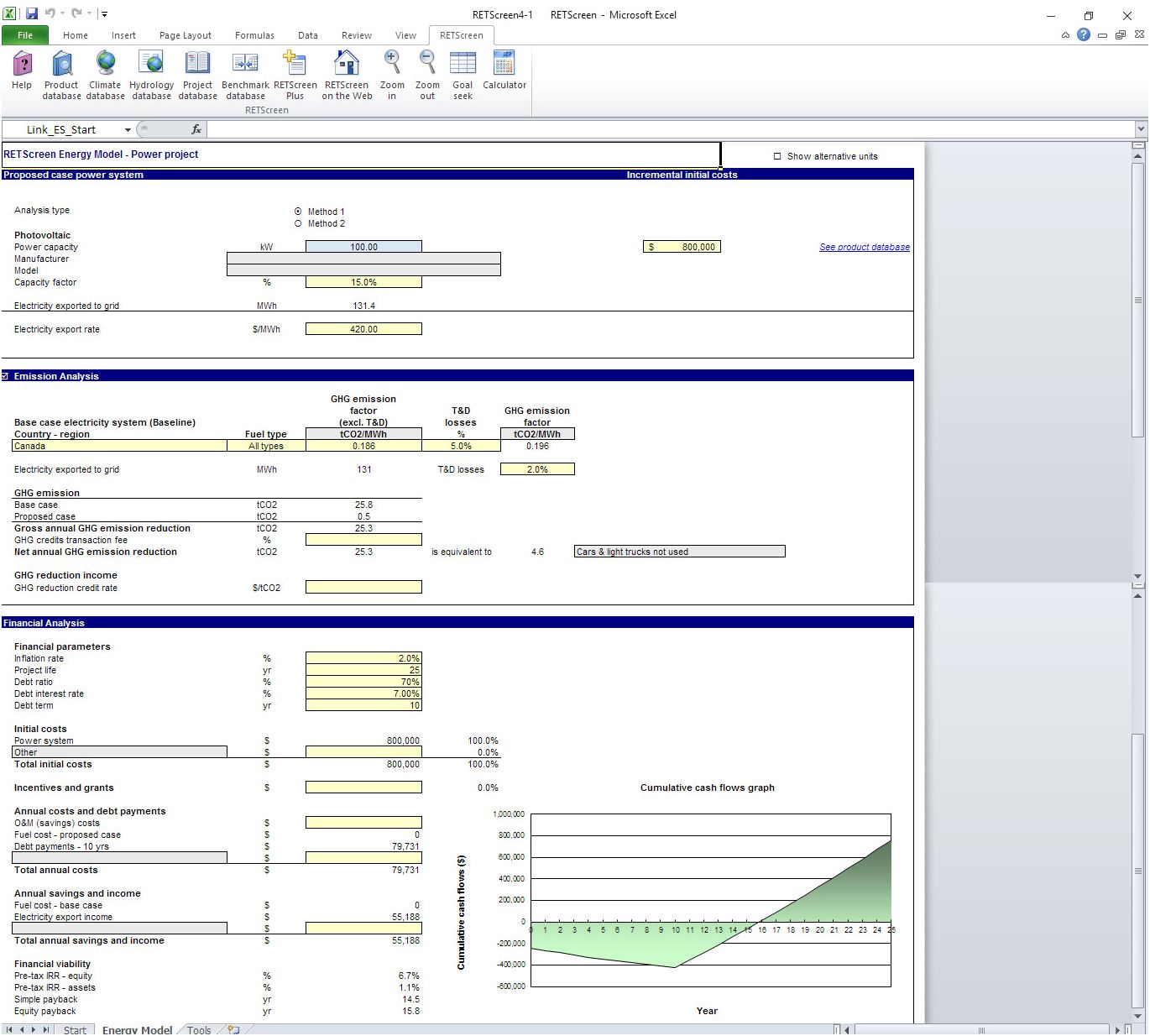

Eshrandagi eksprein skrinshotlar 4

(5-rasm) Asosiy ekran Loyiha tafsilotlari va joylashuvi tanlanadi

(5b-rasm) Iqlim ma'lumotlarini tanlash

(5cc.5c) Modul va istalgan reytingni tanlash

(5-rasm) Moliyaviy va emissiya tahlillari bilan bir qatorda ishlab chiqarilgan quvvat manbalari

AQSh Energetika vazirligi (DOE) va Milliy qayta tiklanadigan energiya laboratoriyasi tomonidan ishlab chiqilgan bepul dastur, bu loyihalarni rejalashtirish bosqichida qaror qabul qilishda yordam berish uchun ishlab chiqilgan spektakl va moliyaviy model.

Sem O'rnatish va foydalanish xarajatlari va tizim dizayn parametrlari va foydalanuvchi tomonidan belgilangan tizim dizayni parametrlari asosida ulangan quvvat loyihalari va energiya hisob-kitoblarini amalga oshiradi. AQShda ishlatiladigan turli xil moliyaviy modellar uchun va foydalanuvchi mos variantni tanlashi va simulyatsiyani boshqarish va avlod, yo'qotishlar va moliyaviy hisoblar bo'yicha hisobotlarni taqdim etishi mumkin. Soya tahlilini taklif qilmaydi, ammo bu ma'lumotlarni Pvssst-dan olib kirishi mumkin.

Ko'p qo'llanma ma'lumotlarini talab qiladi va agar siz PV tizimi dizaynida mavjud bo'lmagan shaxs bo'lsangiz, siz uni biroz haddan tashqari ko'p topishingiz mumkin.

Dunyoning turli shaharlarining ko'plab shaharlarini qamrab oladigan AQSh milliy quyosh nurlanish ma'lumotlar bazasidan ma'lumotlarni yuklab oladi. TMY2, TMY3 va EPI ma'lumotlarini import qilishga ruxsat beradi

Markaziy Saylov Komissiyasi (Kaliforniya operatsiyasi komissiyasi) va Saniya milliy laboratoriyalari tomonidan sanab o'tilgan modullar va invertorlar ma'lumotlar bazasi dasturiy ta'minot bilan to'ldiriladi yoki erkin yuklab olinishi mumkin.

Xarajat.

Bu erda bepul nusxangizni oling

Sam versiyalari 3.14 versiyasi

(Rasm) Loyihani tanlash

(6b-rasm) Modul va istalgan reytingni tanlash

(Furn.6C) Shading hisoblash muharriri

(Rasm) simulyatsiyani boshqarish

(Rasm) simulyatsiyasi to'g'risidagi hisobot

Bu - - - tomonidan bir daqiqali hisob-kitobni taklif qiladigan MNRE ro'yxatidagi yagona dasturiy ta'minot.

PV energiya avlodining yuqori darajadagi aniqlik darajasini oshirish - - - -} tomonidan litsenziya formulasi Oddiy o'rtacha kilovatt o'qishning aksariyat dasturiy ta'minotining aksariyatidagi eng ko'p dasturiy ta'minotini olib tashlaydi. Bundan tashqari, soyalar tahlili eng batafsil interaktiv interaktiv interaktivga ta'sir ko'rsatadigan va naslni yaxshilash uchun zarur o'zgarishlarni amalga oshirishga imkon beradi. Shuningdek, sun'iy yo'ldosh er osti tasvirlari yordamida sayt tartibini chizishda yordam beradigan xarita funktsiyasi.

Eng ko'p foydalanuvchi - foydalanuvchi interfeyslari. Simulyatsiya ustasi foydalanuvchini tezda o'rnatishni tezda o'rnatishga yo'naltiradi yoki u tom yopish yoki megavatt darajasidagi loyihasi bo'ladimi. 3D CADH muhiti foydalanuvchiga 3D ob'ektlarini sudrab olib, atrofida atrof-muhitni juda bartaraf etish imkonini beradi. To'g'ri animatsiyalar modullar va foydalanuvchilar Quyosh yo'lida keladigan narsalarning pozitsiyasini o'zgartirishi va darhol zarar ko'rgan modullardagi natijani ko'rishlari mumkin. Xaritaning Funktsiyasida - o'rnatilgan funktsiyani vizual saytni o'rganish va mintaqaviy hisoblash uchun zarur bo'lgan vaqtni tejaydi.

Dastur butun dunyo bo'ylab yuzlab ob-havo stantsiyalarining ma'lumotlar bilan to'ldiriladi. Shuningdek, foydalanuvchi Meteronorm, Quyosh GIS yoki foydalanuvchi yaratilgan ma'lumotlar jadvalda saqlangan ma'lumotlar.

Fotosuratlar bazasida 25000 dan ortiq modullar va invertorlar bilan bog'langan. Shuningdek, foydalanuvchi umumiy modullar va invertorlarni parametrlarni sozlash imkonini beradigan ro'yxatdan tanlashi mumkin.

Ta'lim versiyasi 1300 AQSh dollariga / INR 90,000 tijorat versiyasida 2,050 / INR 137,000 AQSh dollariga yaqin joyda joylashgan

30 kunlik bepul sinov

Solar Pro versiyasining skrinshotlari 4.3

(Furc.7a-rasm) Simulyatsiya ustasi - - bo'yicha - pvo tizimini sozlash bo'yicha ko'rsatmalar

(2017b-rasm) 3D CAPACE interfaol soyabon va qurilish qurilishini ko'rsatadigan 3D CAPACE

(Microsoft Bing xaritasi funktsiyasida {7C-rasm) - qurilgan - sun'iy yo'ldosh xaritasi tasvirlarini o'rnatishni yo'lga qo'yishga imkon beradi

(Furb.7d) Avtomatik massivlash moslamasi tomni yopadigan modullarni olib tashlaydi

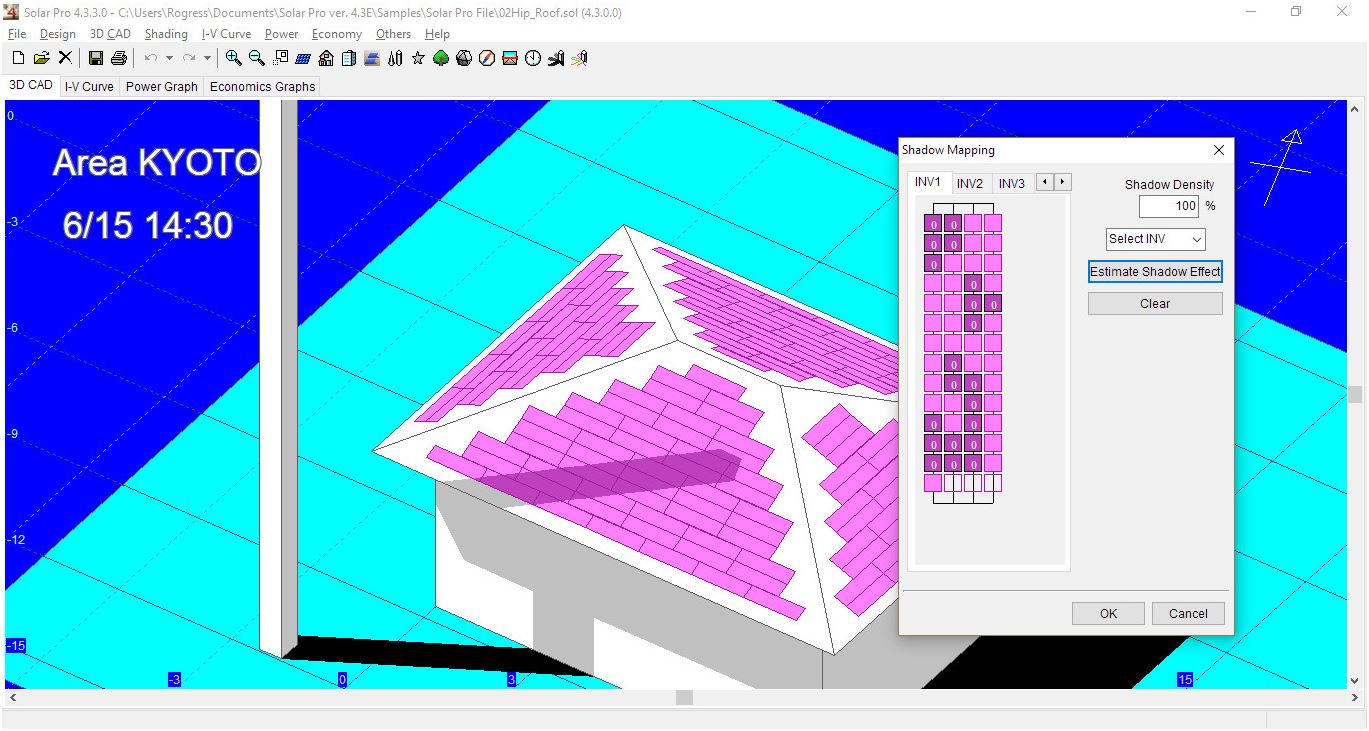

(Rasm) soyalardan ta'sirlangan modullarni belgilaydigan soya xaritalash funksiyasi

(Rasm) tizimni optimallashtirish uchun simlarning yo'nalishini osongina o'zgartiradi

(MASLAHATLAR) Yomonlik omillarini hisobga olgan holda turli koeffitsientlarni o'rnatish

(1-rasm) minut - by Li - Har daqiqada kilovattlarni to'plash

(Rasm chizish) Powerulyatsiyalangandan keyin

(Rasm) i - va CSV funktsiyasi uchun olib kirish va eksport qilish

(Furb.7k) simulyatsiyasi to'g'risidagi hisobotda 12 oylik avlod ma'lumotlari va iqtisodiy tahlil.

Xulosa (umumiy va mezonlar aniq)

(Muallif foydalanuvchilarga o'z dasturlarini erkin yuklab olishga va baholashga imkon beradigan aspirantlar uchun dasturiy ta'minotni qo'llab-quvvatlagani uchun dasturiy ta'minot ishlab chiqaruvchilariga yordam berishni istaydi.

8 Helistopop

HelioScope

Helioscope veb-- murakkab platformani etkazib beradi, ular analitik kuchni qurbon qiladi, ular turli xil ekspertlar darajasidagi murakkab tizimlar va energiya simulyatsiyasini ishlab chiqaradi.

Intuitiv foydalanuvchi interfeysi

Helioscope intuitiv va oson - - ni - ni o'z ichiga oladi.

To'g'ri ishlash simulyatsiyasi

Ilg'or jismoniy modellashtirish texnologiyasini ishlatish, dasturiy ta'minot turli xil sharoitlarda fotovoltaik tizimlarning ishlashini oldindan aytib beradi. Heliosopope bir nechta omillarni, shu jumladan soyabon, harorat, Azimut va Tiltni ishonchli energiya ishlab chiqarish prognozlarini ta'minlaydi.

Soya tahlili

Kuchli soyali tahlil qilish funktsiyalari binolar, daraxtlar va boshqa to'siqlar bo'yicha quyosh panellariga soya qilishning oqibatlarini batafsil simulyatsiya qilish va tahlil qilish usullarini tahlil qilish, foydalanuvchilarga tizim samaradorligini oshirishga yordam beradi.

Tizimni optimallashtirish

Foydalanuvchilar tizim konfiguratsiyasini, shu jumladan modullarni tanlash, inverter konfiguratsiyasi va elektr dizaynini optimallashtirishlari mumkin. Dizayn jarayonida foydalanuvchilarga yordam beradigan foydalanuvchilarga yordam beradigan eng maqbul echimni avtomatik ravishda yaratadi.

Loyihaning hisobotlar

Loyihaning batafsil hisobotlarini, shu jumladan ishlash prognozlari, tizim dizaynidagi rasmlar va iqtisodiy tahlillar. Ushbu xabarlar loyihaviy takliflar va mijozlar aloqalari uchun loyihalar va loyihalarni takomillashtirish bebahodir.

Heliosopope quyosh loyihalarini, boshlang'ich dizayndan har tomonlama qo'llab-quvvatlaydi, loyihaning qiymati va samaradorligi va samaradorligini oshirish.
