Fotooltaik DC ARCni joriy etish va echimlar

Quyosh texnologiyasining jadal rivojlanishi bilan fotoelektrik energiya ishlab chiqarish butun dunyo bo'ylab muhim yashil energiya echimlaridan biriga aylandi. Fotovoltaik tizimlar turar-joy tomlari, sanoat bog'lari yoki katta - shkalasi stantsiyalari bilan bog'liq ahamiyatga ega. Shu bilan birga, fotovoltaik tizimlarning xavfsizligi muammolari asta-sekin e'tiborni tortmoqda. DC ARC, fotovoltaik tizimlarning barqarorligiga ta'sir qilishi mumkin bo'lgan elektr hodisasi sifatida har bir amaliyotchi va foydalanuvchi tomonidan diqqat bilan tushunishga arziydi.

1. DC ARCni urishning ma'nosi

To'g'ridan-to'g'ri arcing, ism shuni ko'rsatadiki, to'g'ridan-to'g'ri oqilona pallada mavjud yo'lning kesishgan yo'l bilan ARC aloqalar bilan bog'liq hodisani anglatadi.

Elektr yoy bu gazni oqizuvchi hodisaning bir turi hisoblanadi. Gaz ionlashtirilsa, u elektr yoyiga olib keladigan harakatchan kanalni hosil qiladi. Fotooltaik DC sikuitginsida, tumandagi kichkina bo'shliqlar bo'shliqda dc kuchlanish bo'shliq bo'ylab elektr kuchlanishi uning ichida elektr maydonini yaratadi. Elektr konining kuchi ma'lum darajaga yetganda, havo molekulalari ionlashtiriladi. Havo molekulalari zaryadlangan yadro va salbiy zaryadlangan elektronlardan iborat atomlardan iborat. Kuchli elektr maydonida, yadrodan ozod bo'lish uchun elektron energiya oladi va bepul elektronga aylanadi. Ushbu bepul elektron elektr maydonida tezlashadi, boshqa havo molekulalari bilan to'qnashadi, boshqa molekulalarni ionlashtiradigan ko'proq molekulalar va ijobiy ionlarni yaratadi. Ushbu jarayon gaz taqsimoti deb nomlanadi. Gaz buzilgandan so'ng, ekskursiya.

DC ARC ajoyib jarayoni:

To'g'ridan-to'g'ri o'tish joyi yo'qligi sababli, u hech qanday nolga teng bo'lmaganligi sababli, hozirgi yo'nalishda o'zgarmaydi, yas o'zgaruvchan energiya oladi, o'z-o'zidan o'chirishni qiyinlashtiradi.

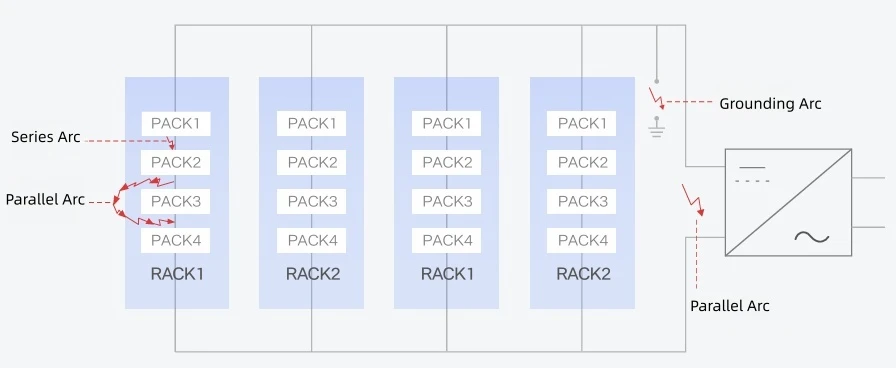

Tuman ulanish usuli va yoy joyiga, yavand moddalar qatoriga bo'linishi va parallel yoylarga bo'linishi mumkin. Bir qator yoylar odatda bitta jonli konvertorda sodir bo'ladi. Chunki dirijyorlar o'rtasidagi nasl juda oz va ko'plab dirijyorlar ko'p, ular sodir bo'lish chastotasi yuqori; Bundan tashqari, ARC Signal subogrammadan mahrum bo'lganligi sababli, aniqlash qiyin va agar o'z vaqtida murojaat qilmasa, yong'inlarni osongina olib qo'yishi mumkin. Parallel yoylar odatda turli xil jonli konvergorlar orasida uchraydi. Direktorlar orasidagi bo'shliq katta va yo'l murakkab bo'lganligi sababli, paydo bo'lish chastotasi past. Ayni paytda parallel yoylarning ta'sirini samarali nazorat qilishi bugungi kunda parallel yoylarning ta'sirini samarali nazorat qilishi mumkin.

2.KususDC ARC ajoyib

2.1Bon komponentlari muammolari

Ulanish komponentlari fotovoltaik tizimlardagi eng keng tarqalgan muammolardan biri bo'lib, shuningdek, golli golli.

• Bo'shashgan, oksidlangan yoki eskirgan ulagichlar (masalan, MC4 vilkalari kabi) keng tarqalgan muammolar: uzoq vaqt -} atamalar uchun ishlatiladigan ulagichlar tebranish va harorat o'zgarishi kabi omillar bilan bog'liq bo'lishi mumkin. Bo'sh ulaydigan ulagichlar "Hozirgi kunda ulagichning harorat ko'tarilishini keltirib chiqaradigan bo'lsa, ulagichning harorati ko'tarilishini keltirib chiqaradigan katta miqdordagi issiqlik paydo bo'lishi mumkin. Yuqori harorat ko'tarilishni tezlashtiradi, oxir-oqibat bo'shliqlarga olib keladigan bo'shliqlarga olib keladigan yaramas tsiklni yaratadi.

• Kabel qo'shma harakati standart emas: aylanma kuch yoki oqishning etishmasligi Kabel bo'g'imlarida kamroq aloqalarga olib kelishi mumkin, ular ham mos keladigan ranglarni oshiradi va shuning uchun arktlarni keltirib chiqaradi.

2.2Kukuckor muammolari

Simlar fotoellytaik tizimlarning oqimini uzatish uchun muhim tarkibiy qismlar va ularning sifati va holati tizimning xavfsiz ishlashiga bevosita ta'sir qiladi.

• Kabel izolyatsiya qatlamiga zarar etkazish uchun olib boradigan konduktor va yerga tutashishlar yoki metall qo'llab-quvvatlovchilar orasidagi bo'shliqni keltirib chiqarishi mumkin, bu esa mexanik shikastlanish yoki kimyoviy korroziya kabi kabel izolatsiyasi shikastlanishi mumkin.

• SIR tashqi kuchlar tomonidan shikastlanishi mumkin (masalan, krujkalar yoki mexanik ishqalanish kabi), natijada mahalliy fotoelektr stantsiyalari, ayanchli fotoelektr stantsiyalari, kemiruvchilar vaqti-vaqti bilan kemiradi.

2.3ENlyonment va qarish omillari

Atrof-muhit omillari va asbob-uskunalari qarish, shuningdek, DCni fotoelektr tizimlarida aylantirishning muhim sabablari hisoblanadi.

• Yuqori harorat va namlikning yuqori haroratiga uzoq vaqt ta'sir qilish, ichakning pasayishiga olib kelishi mumkin: yuqori - yuqori qismlarda, komponentlar materiallari asta-sekin pasayishiga olib keladi; - Namlik muhitda, tarkibiy qismlar izolyatsiya xususiyatlariga ta'sir qiladigan qismlar nam bo'lishi mumkin.

• Chang va korroziya elektr uzluksizligini buzishi va bo'shliqni buzishi mumkin bo'lgan ulanish nuqtalarida tuziladi: kuchli korroziya bilan changli muhitda, ulanish nuqtalari katta miqdordagi chang va korroziy moddalarni to'plashga moyil. Ushbu materiallar elektr tokining uzatilishiga to'sqinlik qilishi, ulanish nuqtalariga qarshilikni kuchaytirish, yuqori haroratni hosil qiladi va potentsial hosil bo'ladi.

3. PhotoOLTACKAS-dagi DC ARC-ning 3.Dete texnologiyasi va qo'llanilishi

3.1CC CHORECT TUZATUMOKATSIYASI (AFCI)/ AFDD)

AFCI funktsiyasi darhol yoyning tarqalishining oldini olishda darhol "quvvatni aniqlash va kesish" ni "aniqlash va kesish".

Odatda u DC Litiner qutilariga, invertorlar yoki o'chiruvchilarni real vaqt rejimida kuzatib borish uchun birlashtirilgan. ARR paydo bo'lganida, joriy to'lqinlar - chastota va buzilish chastotasi va buzilish chastotasi. AFCI algoritmlardan foydalanib, bu g'ayritabiiy signalni aniqlash va tezda tumanni tezda uzib qo'yadi.

Yuqoridagi joriy spektr to'lqinida ko'rsatilganidek, qizil, yoy bo'lmagan ko'k arxning paydo bo'lishini ko'rsatadi.

Oddiy elektr tizimida tasodifiy shovqin odatda 200 ktszotali chastotalarda sezilarli darajada farq qiladi. Bundan farqli o'laroq, elektr tizimidagiverrlar kabi o'zgartirgichli slizvazlarni almashtirish odatda 50 kHzdan pastda ishlaydi. Eslatib o'tmasa, AC elektr ta'minoti signalining o'zi 50/60 Hzning pastroq chastotasida. Shuning uchun, Fortl Algoritmni chastota domeniga aylantirish va keyinchalik 30 kHzin chastota diapazoni aylantirish uchun foydalanish orqali, tuman tizimining normal ishlashi va g'ayritabiiy sharoitlarni samarali ajratib turish mumkin.

Asosiy tuzilma

Afci arc Word-ni buzuvchi modul, oqaruvchi modul, oqartirish moduli, signal sozlamalari moduli, sayohat bo'limlari moduli va aloqa interfeysi modulidan iborat.

• Quvvat moduli: AFCI / Afdd ichidagi tegishli qurilmalarga quvvat beradi.

• Signal konditsioner moduli: Asosiy signalning asosiy konditori bilan signal konditsioner moduliga chiziq orqali qabul qilinadi. Modul kuchayadi, to'g'rilaydi va signalini ishlov berish uchun mikrokontrolterga yuborishdan oldin signalni yuboradi.

• Trizda Modul: Afci ARCning tanazzulda saqlanadigan modulda elektrotipetik tuzilmasi - Elektromagnit tizimning elektrotexnit tizimining yangi energiya yo'qotishi va qisqa - elektr tejashni minimallashtirish, shu bilan energiya tejashni maksimal darajada oshiradi. Elektromagnit tizimdagi energiya ta'sirini kamaytirish, kommunal kuchning yopilish hajmini yaxshilash va xizmat ko'rsatish jonini kengaytirish uchun buferlash moslamasi qo'shiladi. O'rnatish modulining operatsion mexanizmi asosiy nazoratni MCUning asosiy nazorati bilan aniqlangan signallarni qabul qilish va kontaktlarni boshqarish orqali, aloqalarni boshqarish, Elektromagnit mexanizm bilan aloqalarni boshqarish. Agar xato tozalangandan so'ng, operaturni bosish modulni qayta o'rnatadi.

• Aloqa interfeysi moduli: Ushbu modul real - Terminal monitoringini yoqadigan joriy, kuchlanish, joriy davr va ya'ni ARC signallari kabi vaqt uzatish imkonini beradi.

Ishlar printsipi

AFCI yeysini buzuvchi MCUning asosiy nazorati MCUning buzuvchisi real vaqt rejimida asosiy signalni kuzatadi. Asosiy pallasida ARC aybini aniqlaganda, mikrokontroller sayohat signalini yuboradi va sayohat sub'ekti safar operatsiyasini amalga oshiradi.

3.2INIDREDEDE Tasvirni tekshirish texnologiyasi

Infraqizil termal tasvirlash texnologiyasi infraqizil kamera orqali infraqizil kamera orqali, infraqizil kamera orqali oldindan aniqlanishi mumkinligini ta'minlaydi. Kambag'al aloqalar ko'pincha mahalliy haroratlar bilan birga keladi va infraqizil issiqlikdagi termal tasvirlar ushbu yuqori {{}}} haroratli hududlarni aniq ko'rsatib, intuitiv ma'lumotnoma bilan ta'minlaydi.

4. DC ARR kamchiliklari uchun fotovoltacslardagi kamchiliklar uchun

4.1TARDARD o'rnatish

To'g'ri o'rnatish - bu fotoelektrik tizimlarda DCni qamrab olishning oldini olish uchun asosdir. O'rnatish jarayoni davomida ulagichlar va kabel bo'g'imlari bo'shashishlardan saqlanish uchun mahkamlanganiga ishonch hosil qiling. Professional vositalar ulanish punktlarida minimal aloqalarga qarshi kurashni ta'minlash uchun belgilangan kuch bilan ishlov berish uchun ishlatilishi kerak.

Shu bilan birga, mexanik shikastlanish xavfini kamaytirish uchun standartlarga javob beradigan izolyatsiya materiallarini tanlang. Kabellarni o'rnatish paytida izolyatsiya qatlamiga zarar etkazmaslik uchun haddan tashqari egilish va cho'zishdan saqlaning.

4.2COMPON tanlovi

Qarish va yuqori haroratga chidamli ulagichlar va kabellarni tanlang, ayniqsa qattiq harorat sharoitida, komponentlarning himoya darajasida (masalan, IP65 / IP67 kabi). Tarkiblarni tanlashda, harorat, namlik va korrosing kabi fotovoltaik elektr stantsiyasining atrof-muhit sharoitlarini to'liq ko'rib chiqing.

Masalan, yuqori - Haroratli joylardagi fotovoltaik elektr stantsiyalarida yuqori haroratda barqaror ishlashni ta'minlash mumkin bo'lgan ulagichlar va simlar tanlanishi kerak; Sohil zonalari kabi yuqori korroziya muhitida korroziya qarshiligi bo'lgan tarkibiy qismlar tanlanishi kerak.

4.3System dizayni optimallashtirish

Tizim dizayni optimallashtirish dc fotovoltaik tizimlarda aylanib o'tishning oldini olish uchun juda muhimdir. Dizayn jarayonida haddan tashqari yuqori dc vektori (xavfsizlik standartlariga rioya qilish kerak), uzoq kabellarning tezligini kamaytirish va bo'shliqni bo'shatish ehtimolini kamaytirish juda muhimdir.

Fotovoltaik modullar va simlar sonini kamaytirishni va egilganlar sonini kamaytirishni maqsad qilib, fotovoltaik modullar va kabellar sonini qisqartirishni oqilona rejalashtirish. Shu bilan birga, mos keladigan himoya moslamalari, masalan, sigortalar va yodgorliklar himoya vositalarida o'rnatilishi kerak, bu zinapoyadagi anormallik holatlarida zudlik bilan quvvatni kesish uchun kuchni kesib tashlang.
