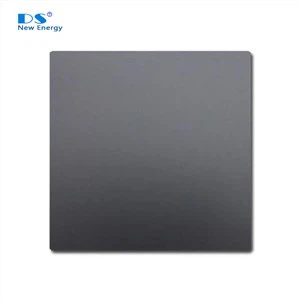

Quyosh PV sanoatida gofret texnologiyasiga o'tish psevdo kvadratdan siljishga to'g'ri keladi158.75x158.75mm to'liq kvadratdagi 156.75x156.75mm M2 kattaroq gofret o'lchamlari va bunga p va n-tipli mono-Si vafli kiradi.
Zamonaviy "To'liq kvadrat" mono gofretlar kvadrat o'lchovni kengaytirish orqali yorug'likni maksimal darajada ko'p gofretning bir xil darajasiga etkazdi. Gofretlar har doim to'liq kvadrat shaklida bo'ladi, shunda ular PV moduliga optimal tarzda mos keladi.
1 Moddiy xususiyatlar
Mulk | Texnik xususiyatlari | Tekshirish usuli |
O'sish usuli | CZ | |
Kristallik | Monokristalli | Etchli imtiyozli usullar（ASTM F47-88） |
Supero'tkazuvchilar turi | N-turi | Napson EC-80TPN |
Dopant | Fosfor | - |
Kislorod konsentratsiyasi [Oi] | ≦8E+17 at / sm3 | FTIR (ASTM F121-83) |
Uglerod konsentratsiyasi [CS] | ≦5E+16 / sm3 | FTIR (ASTM F123-91) |
Chuqurlik chuqurligi zichligi (dislokatsiya zichligi) | ≦500 sm-3 | Etchli imtiyozli usullar（ASTM F47-88） |
Yuzaki yo'nalish | & lt; 100> ± 3 ° | Rentgen difraksiyasi usuli (ASTM F26-1987) |
Psevdo kvadrat tomonlarining yo'nalishi | & lt; 010> ;,< 001=""> ± 3 ° | Rentgen difraksiyasi usuli (ASTM F26-1987) |
2 Elektr xususiyatlari
Mulk | Texnik xususiyatlari | Tekshirish usuli |
Qarshilik | 0,3-2,1 Ω.sm 1,0-7,0 Ω.sm | Gofretni tekshirish tizimi |
MCLT (ozchilikni tashuvchisi muddati) | ≧ 1000 mk (qarshilik 0,3-2,1 Ω.sm) | Sinton vaqtinchalik |
3 Geometriya
Mulk | Texnik xususiyatlari | Tekshirish usuli |
Geometriya | To'liq kvadrat | |
Gofret Yon uzunligi | 158,75 ± 0,25 mm | gofretni tekshirish tizimi |
Gofret diametri | -223 ± 0,25 mm | gofretni tekshirish tizimi |
Qo'shni tomonlar orasidagi burchak | 90° ± 0.2° | gofretni tekshirish tizimi |
Qalinligi | 180 ﹢ 20/﹣10 µm; 170﹢20/﹣10 µm | gofretni tekshirish tizimi |
TTV (qalinlikning umumiy o'zgarishi) | ≤ 27 µm | gofretni tekshirish tizimi |
4 Yuzaki xususiyatlari
Mulk | Texnik xususiyatlari | Tekshirish usuli |
Kesish usuli | DW | -- |
Yuzaki sifati | kesilgan va tozalangan holda, hech qanday ifloslanish yo'q, (yog 'yoki surtma, barmoq izlari, sovun doglari, atala doglari, epoksi / elim doglari taqiqlanadi) | gofretni tekshirish tizimi |
Kesish belgilari / qadamlar | ≤ 15µm | gofretni tekshirish tizimi |
Ta'zim | ≤ 40 µm | gofretni tekshirish tizimi |
Çözgü | ≤ 40 µm | gofretni tekshirish tizimi |
Chip | chuqurlik ≤0,3 mm va uzunlik ≤ 0,5 mm Maks 2 / dona; V-chip yo'q | Yalang'och ko'zlar yoki gofretni tekshirish tizimi |
Mikro yoriqlar / teshiklar | Ruxsat berilmagan | gofretni tekshirish tizimi |
